ANT

자동 크린 머신

GX650-4AF / TX650-4ARF

설비 개요

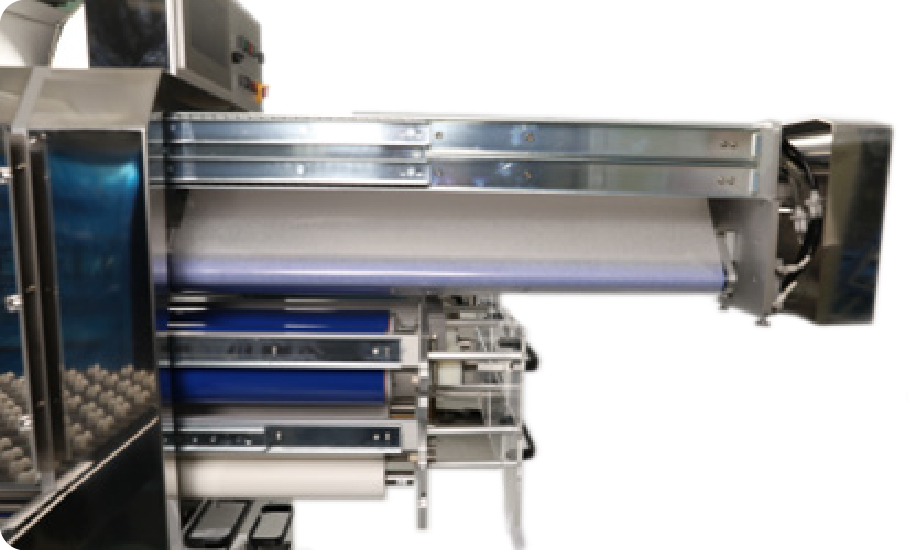

일반적인 클린머신은 일정량의 기판을 세정 후 클린롤 상부의 Adhesive Tape를 한 겹씩 수동으로 제거하는 방식으로서 설비 비가동에 의한 생산성 및 품질 저하의 요인이 발생되는 반면, 당사(ANT社)의 AUTO CLEAN ROLL MACHINE은 기판 및 SHEET표면에 붙어 있는 이물을 일정 속도로 회전하는 SCR(Spon Clean Roller)로 제거하고, SCR에 전이된 이물은 DCR(Dust Capture Roller)로 포집되며 설정된 일정 클리닝량(매수)에 의해 상부 ACF(Auto Cleaning Flim)가 DCR에 붙어있는 이물을 자동으로 포집 하는 구조로 된 장치이다.

구성 요소

Spon Clean Roll

제품 표면 및 단차부의 이물을 부드럽게 포집하는 Roll

Dust Capture Roll

SCR에 포집된 이물을 점착성 표면으로포집하는 Roll

Auto Cleaning Film

SCR과 DCR에서 포집된 잔여 이물을 최종적으로 점착 필름 특성으로 제거하는 Film

설비 장점

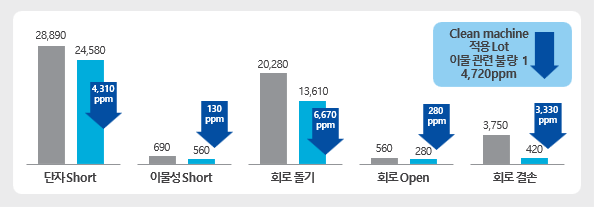

생산성·품질 향상

설비 비가동을 최소화하여 생산성과 품질을 향상시키고, 인건비 및 원가 절감 효과가 뛰어남.

자동 두께 제어

설비 모델에 따라 두께제어는 Servo Motor로 제어하며 기판 표면 클리닝은 Air Cylinder에 의해 이물을 제거하는 구조임. (단. 두께제어 Min:0.00m/m~ Max:10.00m/m)

자동 세정 시스

DCR(Dust Capture Roller) 표면에 부착된 이물을 세정 시 1차 전단롤을 세정 후, 2차 후단롤을 세정하는 시스템을 적용 시 설비 비가동을 최소화 하여 생산성과 품질향상에 탁월한 효과를 얻을 수 있음.

ACF 교체 주기

자동클리닝부 ACF(Auto Cleaning Flim)의 경우 ACF의 교환주기는 100m 기준으로 약 40,000매 사용 가능함.
(단. 제품사이즈: 510x515, 1회 세정(120판넬 기준)

간편한 롤 교체

각종 롤(소모품)의 경우 슬라이더 구조로 되어있어 교환이 매우 편리함.

간지 세정 편의성

간지(Sheet)세정 시 Window Type도 세정이 매우 용이함.

간편한 유지보수

유지 보수가 용이한 구조임.

설비 Option

장비 전/후단 보조 CONVEYOR

본 장비의 전/후단에 연결된 설비 사이의 공간이 있을 경우 보조 Conveyor을 설치하여 안정성 향상

AUTO CURL(휨) 제어 기능

제품(CCL)의 Curl 폭이 클 경우 본 제어 기능을 통해 안정적으로 흘러갈 수 있게 보조적 역할을 수행 가능

AC ION BAR 제품 IN/OUT부 설치

배전반 및 AIR 장비를 설비 하부에 집중 위치함으로 유지보수에 강점을 둠

AUTO SEPARATION / REVERSE 기능

크린머신이 제품을 왕복 세정하게 하는 기능

항목	사이즈 (W×L×H)	무게	청소 유효폭	제품두께	이송속도	패스라인	요구전압	소비전력	입력공기압력	에어사용량
단위	mm	Kg	mm	Mm	m/min	mm	V	Kw	Kgf/cm2	L/min
SCM-650RX (4AF)	1100 × 776 × 1567	약 500	610	Min 0.025 ~ Max 4.0	Min 0.0 ~ Max 5.0	953(H) + 30	3상 4선식 220	2~3	6.0	7.914
SCM-650RX (4ARF)	1128.5 × 650 × 1588	약 500	610	Min 0.025 ~ Max 4.0	Min 0.0 ~ Max 5.0	953(H) + 30	3상 4선식 220	2~3	6.0	7.914
